間接傳熱粘土烘干機簡介
間接傳熱粘土烘干機是主要針對粘土、脫硫石膏及粘性比較強的物料，是紅星機器專門設計研制的粘土烘干機，該烘干機是在原有的機型基礎上改進而成的，可對干混砂漿、黃沙、水泥廠礦渣、粘土、煤矸石、混合料等原料的烘干，廣泛的用于建材、化工、鑄造等行業。
紅星間接傳熱烘干機，熱空氣從周邊通氣孔通過，不會影響到內部的物料，適用用于物料容易和熱空氣發生反應的物料對粘土石膏都有很好的烘干效果。
間接傳熱粘土烘干機烘干脫硫石膏
間接傳熱粘土烘干機烘干脫硫石膏的處理工藝:將較易脫出的游離水與難于脫出的結晶水分置在兩臺設備中進行，使其更具合理性，也便于產品結構調整和質量控制。該裝置可以生產干二水石膏（水泥緩凝劑用）、超優等品β 石膏。
脫硫石膏在進入多層滾筒的內層，實現順流烘干，脫硫石膏在內層的抄板下不斷抄起、散落呈螺旋行進式實現熱交換，物料移動到內層的另一端進入中層，進行逆流烘干。 物料行到中層另一端而落入外層，物料在外層滾筒內呈矩形多回路方式行進，達到干燥效果的物料在熱風作用下快速行進排出滾筒；
沒有達到干燥效果的濕物料因自重而不能快速行進，物料在此矩形抄板內進行充分干燥，由此達到干燥效果，完成干燥過程。
脫硫烘干機的烘干特點
1) 用1.0MPa以下的蒸汽作為熱源即可滿足脫硫石膏烘干要求。
2) 單位體積設備的傳熱面積大，設備結構緊湊，裝置占地面積小。
3) 熱量利用率高，每噸β石膏粉的蒸汽耗量不超過1t。
4) 設有余熱回收再利用裝置，降低系統能耗。
5) 自主研發的石膏卸料器和石膏烘干機，它不僅填補了國內空白、還達到了國外同類產品的水平，確保系統穩定運行。
間接傳熱粘土烘干機規格參數
| 規格 （直徑×長度） |
筒體容積 （m³） |
生產能力 （t/h） |
安裝斜度 （%） |
最高進氣溫度 （℃） |
主電動機 （kw） |
總重量 （t） |
| Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |

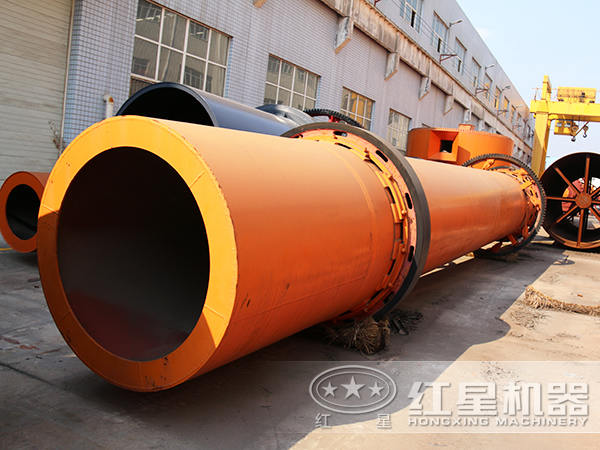

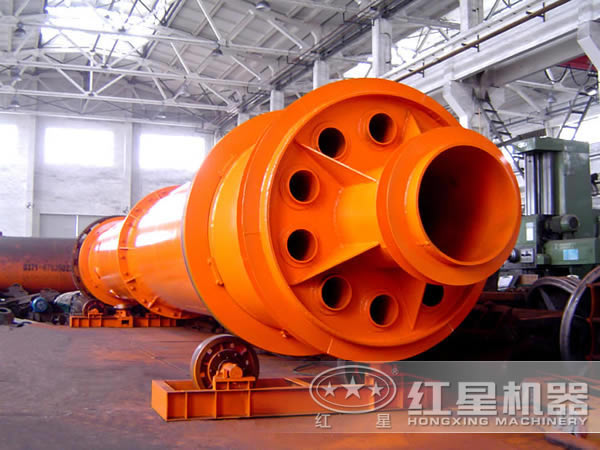

間接傳熱烘干機
| 筒徑×筒長 項目 | 外筒內徑 | 內筒內徑 | 筒體長度 | 筒體容積（m³） | 筒體斜度 | 揚料板型式 | 最高進氣溫度（℃） | 外形尺寸 |
| Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升舉式 | 850 | 16.2×2.7×2.7 |
| Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
| Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
| Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升舉式 | 850 | 22.5×2.7×2.7 |
| Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
| Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
| Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升舉式 | 850 | ---- |
| Φ2.2×23m | 23 | 63.61 | ||||||
| Φ2.2×25m | 25 | 69.15 |
