德版顎式破碎機介紹

在礦山和建筑破碎行業，處于生產線前端的顎式破碎機，其性能直接影響全套生產線的質量與運行情況，這使人們碎顎破的產能和穩定性要求越來越高。根據市場需求，紅星機器以自身40多年的破碎行業工程案例經驗，與德國破碎機專家聯合開發的HD系列高性能顎式破碎機，為礦山和碎石生產線提產提質帶來新的突破。

HD德版顎式破碎機的特點在于將破碎腔型、運動參數的優化設計很好的配合，不僅使機器產能和產品質量大大提升，而且擴大了產品應用范圍 。HD德版顎式破碎機可廣泛應用于金屬和非金屬礦、建筑、砂石、水泥、冶金等各個行業，在處理堅硬物料方面，有顯著破碎效果。

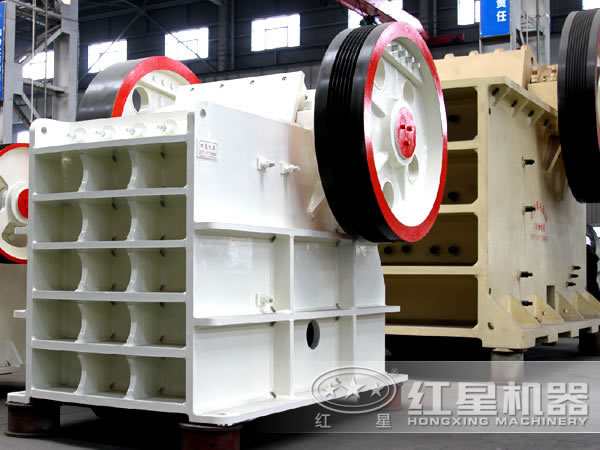

HD德版顎式破碎機圖片

HD德版顎式破碎機主要部件：

偏心軸：偏心軸經鍛打熱處理，強度更高，通過能力更大；兩端配備超大軸承，承載能力強，堅固耐用。

飛輪：經過多次計算設計，有效平衡偏心運轉產生的不平衡力；與配重很好的配合，降低振動等級，運轉更加平穩可靠。

機架：E型機架，合理分配加強筋，加強機器強度和穩定性，運轉振動小、噪音低；邊護板螺栓固定系統，方便快捷。

顎板：曲線形優化，提高產能，降低磨損；錳鋼合金，增加厚度，堅固耐用，上下對稱，可對調二次使用。

軸承座：優化結構，運轉更穩定，減少因變形對軸承的傷害；特殊放置方式，有效消除破碎分力。

調整裝置：調整裝置配備了液壓缸或螺桿，排料口調節方便快捷。

潤滑系統：集中潤滑系統，采用通用潤滑連接頭，快捷；迷宮密封，能有效阻止灰塵。

破碎腔型：優化設計，精確偏心距計算，合理動顎運動軌跡設計，產量提高30%-50%。

德版顎式破碎機性能特點

1、生產效率更高，機器產能更大

合理的破碎腔型設計，良好的運動參數，確定了合適的嚙合角和行程特性值，提供了更大的破碎沖程、更高的生產率和更大的承載能力，使HD德版鄂破與同規格的其他產品相比產量可提高30%-50%。對顎板齒形進行了力學結構優化，采用分段曲線形顎板和錳鋼合金材質，增加了顎板厚度，大大提高了破碎力，有效提高了破碎效率。

2、機器振動更低，運行更加平穩

通過對整體結構及配重部分的優化，精確計算分析確定飛輪、槽輪的結構和配重塊的重量，有效的降低了設備的振動等級，使設備運轉更加平穩可靠。飛輪采用合理的結構布局，更好地平衡了偏心運轉產生的不平衡力，避免因不平衡振動帶來的機器損傷，同時節省了安裝空間。兩個超大軸承支撐整個動顎部進行運轉，設備承載能力更大，運行更加平穩。

3、精良設計，創造可靠品質

全新的機架設計理念，保證機架剛度的同時，減小了整機安裝空間。由高品質鑄鋼動顎、鍛造偏心軸和大型輥?zhàn)虞S承構成的動顎總成，使得HD系列顎式破碎機具有超凡的可靠性。低懸掛點設計，改善了軸承座的受力狀況，提高了軸承的使用壽命。優化的運動參數結合兩個大型飛輪和合適轉速，為HD系列顎式破碎機提供了強勁動力和更好的破碎性能，可以產出更細的破碎產品。上下對稱曲線齒板設計，優化的齒板牙形和厚度，有效的延長了齒板的使用壽命。

4、人性化設計，便于操作維護

技術高的邊護板螺栓固定系統及人性化的吊裝孔設計使HD德版鄂破在更換邊護板和肘板時更加方便快捷。在潤滑過程中迷宮密封結構的交叉間隙由內向外自動填充潤滑脂，能有效地防止灰塵或其它細小顆粒進入軸承室污染潤滑脂，從而延長潤滑脂和設備的使用壽命。通過螺桿或液壓缸控制調整座前后移動，能夠方便、快捷地實現對排礦口的調節，及大地方便了現場的操作管理。集中潤滑系統無需停機即可對設備進行潤滑，降低了工人勞動量，縮短了維護時間。

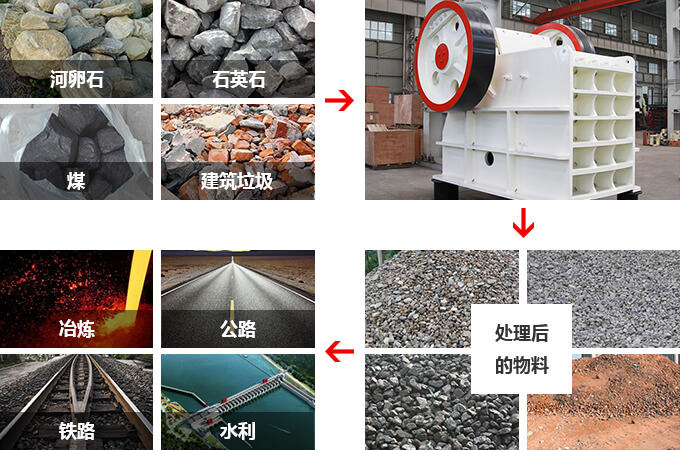

5、應用廣泛，適用性強

與同等規格的顎式破碎機相比，HD德版鄂破結構簡單合理，占用空間小，適應性更強，可廣泛應用于金屬與非金屬、水泥、建筑、砂石、冶金等行業，應用于建筑碎石、機制砂生產流程，特別是破碎玄武巖等堅硬物料時，相比傳統顎式破碎機，HD德版鄂破因其一流材質和制作工藝，生產效率更高，運營成本更低。

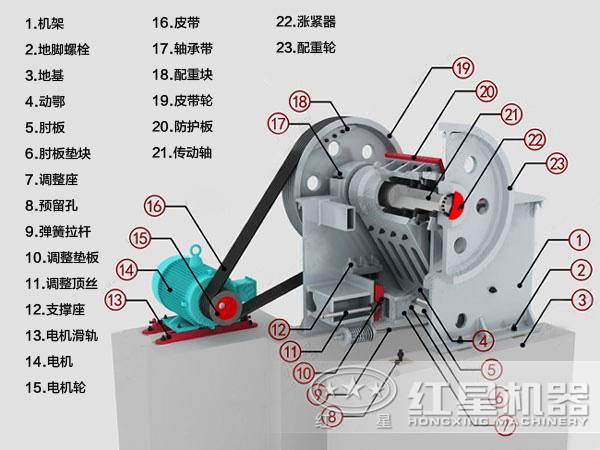

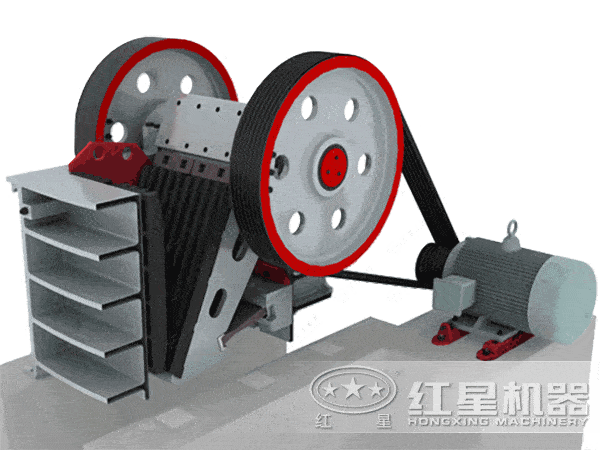

德版顎式破碎機工作原理

HD德版顎式破碎機在工作時，首先由電動機帶動皮帶輪，皮帶輪的運轉帶動偏心套的運轉，當動顎上升時，肘板與動顎之間的夾角會變大，進而推動動顎板向固定顎板接近，將處于其間的物料壓碎或劈碎。反之，當動顎下行時，肘板與動顎夾角變小，動顎板離開固定顎板，排出物料。
