筒徑×筒長:Φ1.2×8.0m-Φ3.6×28m
生產能力：1.9-76.0t/h
適用物料:各種螢石粉、礦渣、煤泥、脫硫石膏等。
60s急速應答 30min答復 24h免費定制方案

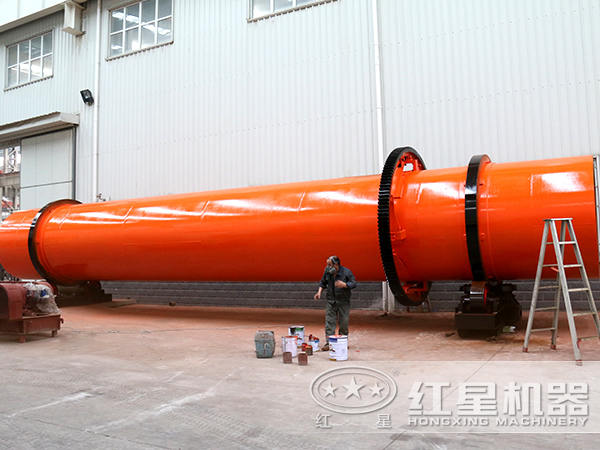

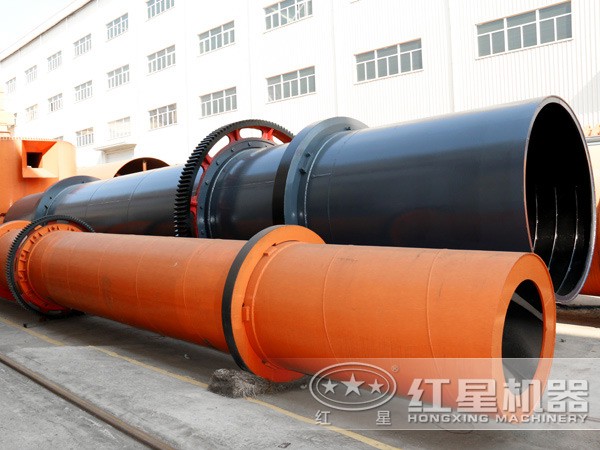

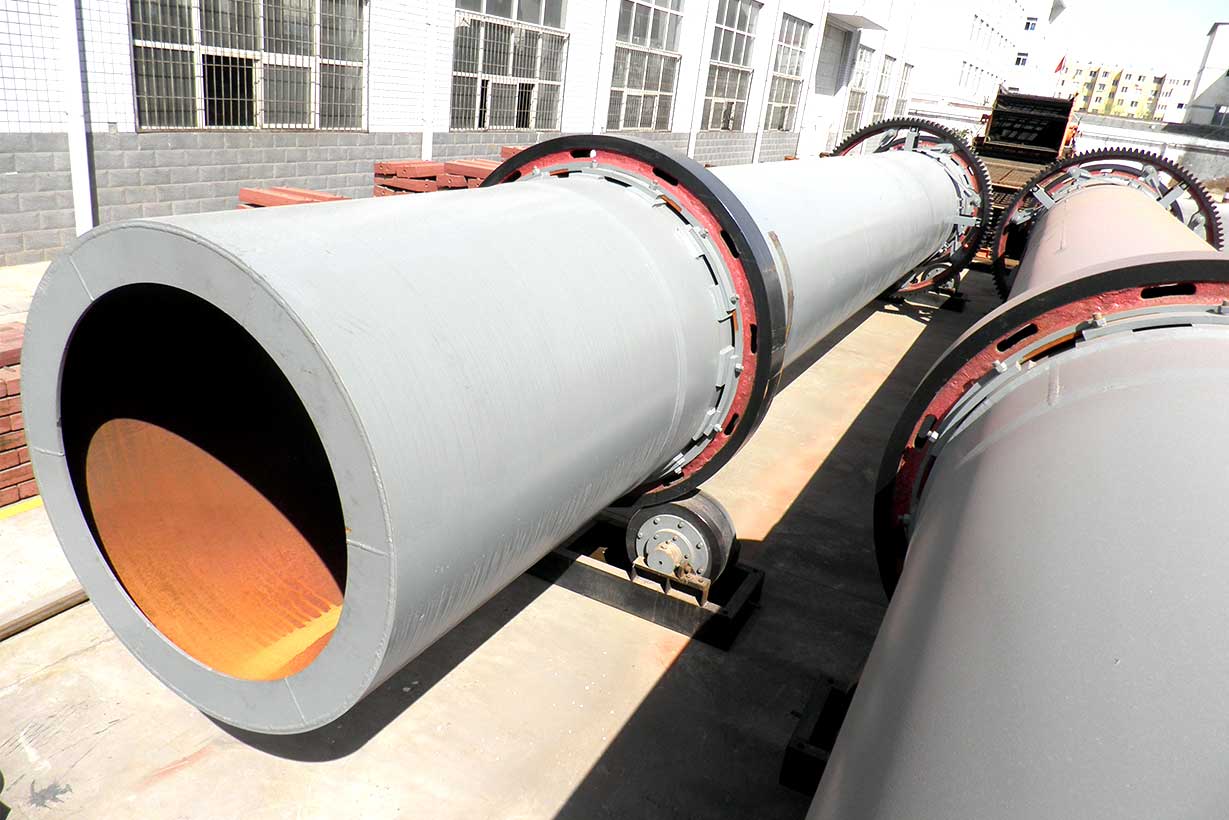

隨著螢石粉烘干機技術的不斷創新與突破，烘干機開創了螢石粉的新局面，真正為客戶創造了良好的效益。螢石粉烘干機用途廣泛，操作簡單，烘干效果好，也能大量的應用于螢石粉壓球烘干生產線中，備受歡迎。

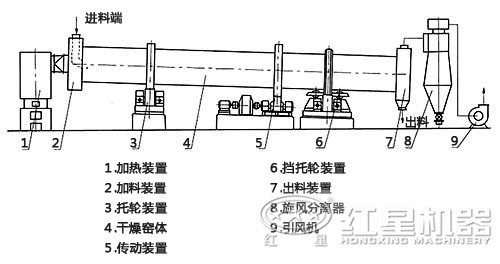

設備部件
1、烘干機主體材質。螢石粉烘干機主體材質采用Q345R板材，由于工藝的要求烘干機所用鋼板必須具有良好的冷彎和焊接性能，良好的塑性和韌性，高溫短時強度或長期強度性能。
2、托輥。每臺烘干設備上有4個托輥，主要作用在于配合輥圈，讓螢石粉烘干機主體運轉時減輕阻力，緩解齒輪、齒圈的壓力。
3、托輥底座。作為烘干設備主要受力部分，所承受的壓力非常巨大，一般選用國標45#槽鋼，可以使底座上方的托輥和筒體更穩定。
4、軸承。一般烘干設備采用的是圓柱調心滾子軸承，穩定性好。
5、軸承盒。主要用來鑄造汽車發動機汽缸、汽缸套、車床床身等承受壓力及振動部件。
6、主動軸。傳動座的主要部件，此部件需高韌性。
7、被動軸。托輥部分的主要部件，此部件需高韌性。
8、傳動底座。主要是托起電機、減速機、小齒輪等部件的部件。
9、輥圈。主要作用是讓烘干機主體運轉時減輕阻力，緩解齒輪、齒圈的壓力。
10、輥圈墊塊。該部件主要是調整烘干機輥圈和主體的同心度和偏差，具體大小要根據烘干機的重量計算承載，另外還包括彈簧板、聯軸器、大齒圈、減速機、三相異步電動機、包箍等部件。
1、熱效率好
螢石粉烘干機選用了LX型多組合式揚料板，增加了物料與熱空氣的接觸面，由于氣流速度高，物料在氣相中分散良好，可以把物料全部表面作為干燥的有效面積,因此，干燥有限面積大大增加。同時，由于干燥時分散和攪動作用，使氣化表面不斷更新，因此，干燥的傳熱過程強度大，熱效率高。
2、部件結構好
螢石粉烘干機筒體采用鋼性材質，具有硬度大、韌性高等特點，耐磨性能好；托輪結構設計合理，潤滑方式多種化，延長了使用年限，使托輪不易出現磨損、斷軸現象；至于內部結構，采用新型結構，消除了筒體內壁的沾粘現象，強化了對已分散物料的清掃和熱傳導作用。
3、環保節能好
設計制造的螢石粉烘干機系統不僅密封性能好，并配有完善的除塵裝置，粉塵少外溢，減少粉塵的同時，為用戶創造了一個更好的車間操作環境，具有長遠發展。
一是導料區，濕螢石粉進入此區與高溫負壓熱風接觸后被迅速蒸發出大量水分，螢石粉在大導角的抄板抄動下，形不成粘結便被導入下一個工作區；
二是清理區，濕螢石粉在此區被抄板抄起形成料幕狀態，物料落下時易形成粘結滾筒壁現象，在此區由于設備設計有清掃裝置，清掃裝置可以快速清理掉粘結筒壁的螢石粉，在這個過程中，清掃裝置對于物料 團球結塊也起破碎作用，從而增加了熱交換面積，提高傳熱傳質的效率，提高了干燥速率；
三是傾斜揚料板區，此區是低溫干燥區，螢石粉在此區已呈低水分松散狀態，此區已不具有粘結現象，經過熱交換后成品達到所要求的水分要求，運動進入最后的出料區；
四是出料區，干燥主機滾筒在此區不設抄板，物料在此區滾動滑行至排料口，完成整個干燥過程。
河南紅星是一家大型的烘干機廠家，生產的螢石粉烘干機種類齊全，可滿足您不同的生產需求。如有需求，可免費咨詢點擊咨詢價格，將有良好的技術經理為您服務，幫您指導選型、提供優惠報價清單。
| 規格 （直徑×長度） |
筒體容積 （m³） |
生產能力 （t/h） |
安裝斜度 （%） |
最高進氣溫度 （℃） |
主電動機 （kw） |
總重量 （t） |
| Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
間接傳熱烘干機
| 筒徑×筒長 項目 | 外筒內徑 | 內筒內徑 | 筒體長度 | 筒體容積（m³） | 筒體斜度 | 揚料板型式 | 最高進氣溫度（℃） | 外形尺寸 |
| Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升舉式 | 850 | 16.2×2.7×2.7 |
| Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
| Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
| Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升舉式 | 850 | 22.5×2.7×2.7 |
| Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
| Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
| Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升舉式 | 850 | ---- |
| Φ2.2×23m | 23 | 63.61 | ||||||
| Φ2.2×25m | 25 | 69.15 |
