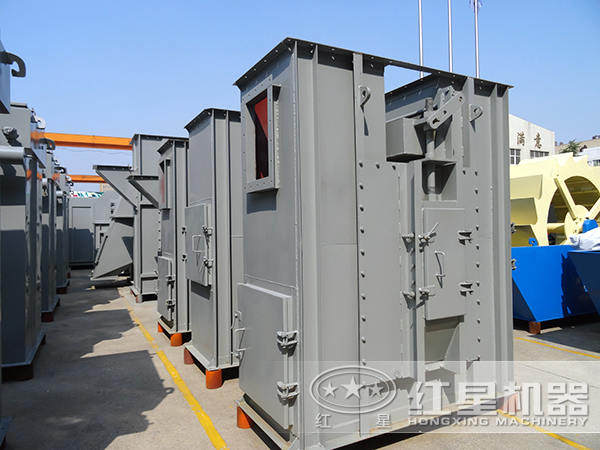

板鏈斗式提升機也是提升給料設備中常見的一種新型提升產品，正在逐步替代環鏈?zhǔn)教嵘龣C(jī)等，是斗式提升機中技術含量較高的一種設備，以下就板鏈斗式提升機結構部件進行簡單說明，方便用戶選購?fù)顿Y。

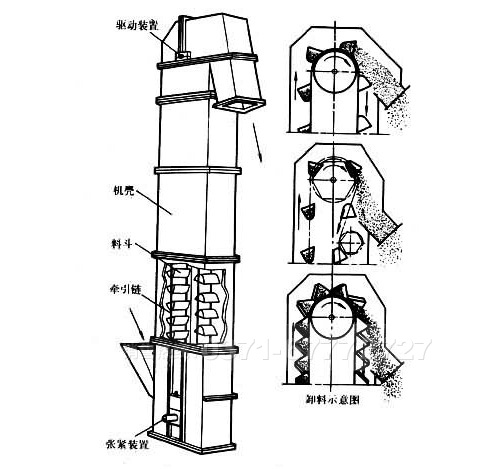

板鏈斗式提升機結構

板鏈斗式提升機整體結構上由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。

1、運行部件：由料斗和專用板式鏈條組成，NE30以及下采用單排鏈，NE50--NE800采用雙排鏈。

2、驅動裝置：采用多種驅動組合驅動，(依用戶實際需要而定)；驅動平臺上裝有檢修架和欄桿，驅動制裝置分左和右裝兩種。

3、上部裝置：安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。

4、中間節：部分中間節裝有軌道(雙鏈)，以防止鏈條工作中擺動。

5、下部裝置：安裝有自動張緊裝置。

板鏈斗式提升機主要部件

1、上部裝置：板鏈斗式提升機上部裝置安裝有軌道，防止鏈條擺動，防止料斗回轉，物料阻滿下部機殼，卸料口裝有橡膠板防止回料。

2、中間節：部分中間節裝有軌道，以防止鏈條工作中擺動，部分中間節裝有檢修門以便維修。

3、下部裝置：板鏈斗式提升機的下部裝置安裝有張緊裝置，NE15-NE50采用彈簧張緊，NE100-NE800采用重錘箱張緊。

4、上下鏈輪：采用ZG310-570，整體調質，HB229-269齒面淬火HRC40-48。

5、板鏈：鏈板采用45#HRC36-42

以上就是河南紅星機器生產的板鏈斗式提升機結構部件，有需要了解更多環鏈斗式提升機、板鏈斗式提升機價格、型號選擇等信息均可免費咨詢客服。
