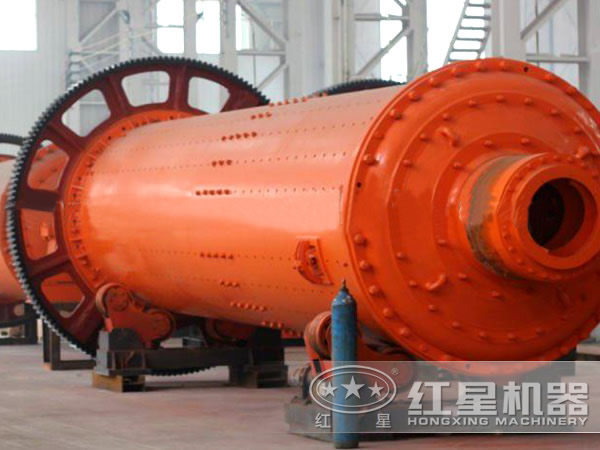

球磨機是礦石物料破碎后常用的一款細碎粉磨設備，按照其運轉傳動方式的不同，可以分為中心傳動球磨機和邊緣傳動球磨機。本文就來針對球磨機的兩種傳動方式進行分析介紹，便于用戶更好的了解球磨機，具體如下：
一、球磨機兩種傳動方式工作原理分析

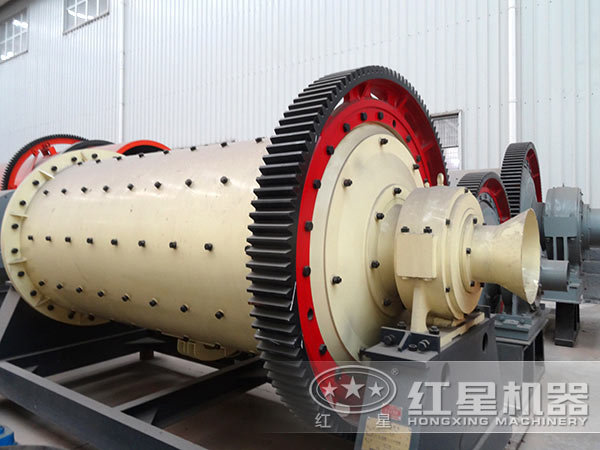

中心傳動球磨機的所有部件均位于同一軸或同一平行軸線上，依次安裝著電機、液力偶合器、減速器、排料部、主軸承及筒體等，以中心傳動取代常規磨機大小齒輪周邊傳動。當電機在空載下起動達額定轉速后的瞬間，液力偶合器內的工作油通過電機的動能傳遞扭矩，帶動減速機和磨機筒體一起轉動，使磨機進入工作狀態。而不同的是，邊緣傳動球磨機則是采用電機經過減速機，小齒輪帶動大齒輪，從而帶動球磨機筒體運轉的。
二、兩種傳動方式下球磨機型號參數羅列
1、中心傳動球磨機型號參數
|
產品規格 (m) |
磨機形式 | 傳動形式 | 減速機 |
電機功率 (kw) |
生產能力 (t/h) |
總重量 (t) |
|
| 型號 | 速比 | ||||||
| Φ3.8×13 | 開流 | 中心 | MFY250 | 16.5 | 2500 | 60-62 | 320 |
| Φ4.2×13 | 開流 | 中心 | JQS3550 | 15.6 | 3530 | 85-87 | 380 |
| Φ4.6×14 | 圈流 | 中心 | JSI160-C | 14.6 | 4200 | 120-135 | 485 |
2、邊緣傳動球磨機型號參數
|
產品規格 (m) |
磨機形式 | 傳動形式 | 減速機 |
電機功率 (kw) |
生產能力 (t/h) |
總重量 (t) |
|
| 型號 | 速比 | ||||||
| Φ1.83×7 | 開流 | 邊緣 | ZD60 | 4.5 | 245 | 6.5-8 | 43.8 |
| Φ1.83×7 | 開流 | 邊緣 | ZD60 | 4.5 | 245 | 6.5-8 | 43.8 |
| Φ2.2×7.5 | 開流 | 邊緣 | ZD70 | 5 | 380 | 8-10 | 64.8 |
| Φ2.2×11 | 開流 | 邊緣 | D110 | 35.5 | 630 | 12-13 | 104.6 |
| Φ2.2×13 | 開流 | 邊緣 | D110 | 35.5 | 630 | 16-18 | 114 |
| Φ2.4×13 | 開流 | 邊緣 | D110 | 35.5 | 800 | 20-23 | 130.6 |
| Φ2.6×13 | 開流 | 邊緣 | MFY100 | 19.5 | 1000 | 28-32 | 158 |
| Φ3×9 | 圈流 | 邊緣 | D125 | 41.2 | 1000 | 28-36.5 | 167 |
| Φ3×11 | 圈流 | 邊緣 | D140 | 42.8 | 1250 | 36-47 | 180 |
| Φ3.2×13 | 開流 | 邊緣 | D140 | 36.5 | 1600 | 45-50 | 225 |
| Φ3.5×13 | 圈流 | 邊緣 | JDX1000 | 5.84 | 2000 | 60-65 | 275 |
因不同類型規格下的球磨機在單位產能，總體重量以及配備電機功率等方面都存有很大的差異，且這些參數數值的大小還都與設備后期投產收益有著莫大關系，所以這里建議用戶在選購這兩種傳動方式下的球磨機設備時，一定要認真查看各廠家給出的球磨機技術參數表，根據自身企業實際生產需求進行合理的選購。
以上兩種傳動方式下的球磨機河南紅星均有生產，其不僅有現貨可供用戶挑選，同時還能夠依據用戶實際生產需求進行良好的量身定制，且發貨周期較短。如有意愿深入了解，歡迎隨時在線免費咨詢河南紅星客服人員，我們將全天20小時在線實時為您詳細解答。
